使用電加熱管少不了跟接線打交道，電加熱管接線問題是很多客戶都頭疼的問題，那么電加熱管怎么接線呢？



一、電加熱管的接線方式有四種：



1、并聯





2、串聯



3、三角形角接線法

4、星（Y)型接線法

二、電加熱管的接線方式實際范例：



1、一根電熱管怎么接線？



管子的電壓是多大就接多大的電壓。



2、二根或者2的倍數的電加熱管怎么接線？

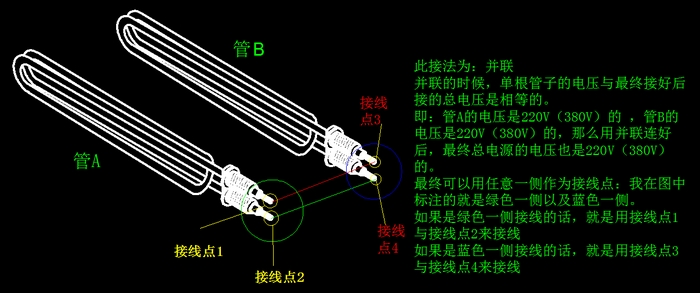

并聯：電熱管首跟首連接，尾跟尾連接，相電壓=總電壓

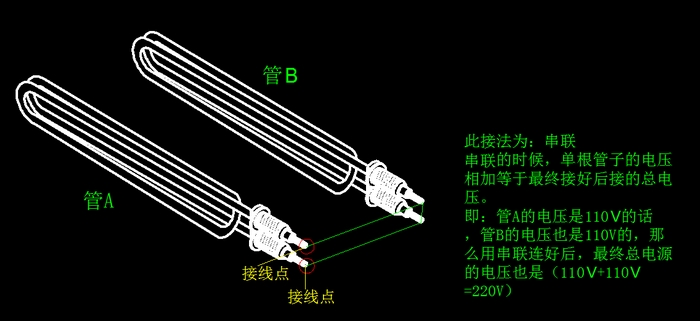

串聯：逐個順次首尾相連接，相電壓之和=總電壓



3、三根或者3的倍數的電加熱管怎么接線？

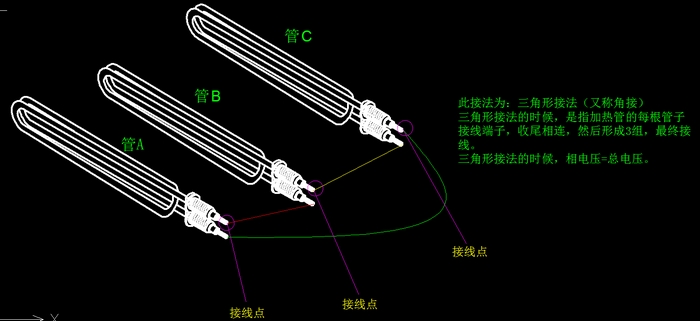

三角型接線法：把加熱管的接線端子首尾相連接、形成3組。然后每一組就是一個相電壓，這時候相電壓=總電壓。

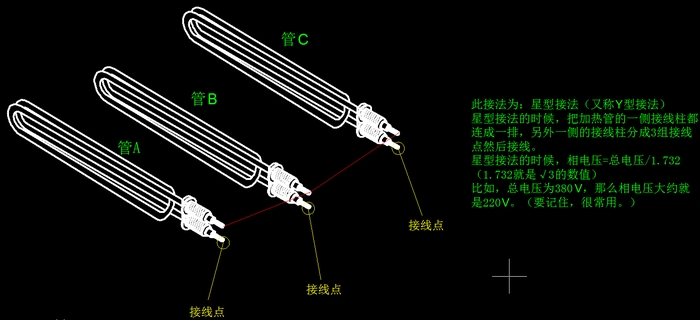

星（Y）型接線法：把加熱管一側的接線端子連在一起，然后另一側分成3組連在一起，一組就是一個相電壓，這時候相電壓=總電壓/1.732。



      經過上面實例分析相信大家對電加熱管怎么接線應該了解了吧，相同的額定電壓用不同的接線方法，它最后接的電源是不一樣的。所以掌握好電加熱管怎么接線的技巧，就能保障電加熱管不在接線方面受到損壞。
