  假如你有一個水箱，然后想要給水箱里面的水加熱，那么怎么去選合適的水箱電加熱管呢，做成什么的形狀尺寸呢？今天就跟大家講下水箱電加熱管是怎么設計的。

一、需要先算出水箱需要多大的功率

計算功率要下面三個參數：

1、水量（公斤）

例如：一個長2米寬2米高1.5米的水箱，里面的水不是滿的，液位高度是1米。

從上面可以看出這個水箱里面有2*2*1=4立方的水，4立方的水也就是4噸等于4000公斤。

2、溫差（度）

把4立方的水從多少度加熱到多少度，比如從10度加熱到50度。

3、時間（小時）

把4立方水從10度加熱到50度需要多長時間，假設為2個小時。

根據上面三個條件，專業的電加熱管廠家就能估出功率。

  經過計算把4立方的水用2個小時的時間從10度加熱到50度所需要的功率是100KW。這個功率的估算是在水箱有水箱蓋子，有保溫層的情況下估算出來的。

二、根據功率和水箱尺寸設計水箱電加熱管

  由上面第一條可以知道這個水箱需要的功率是100KW,正常我們建議單根水箱電加熱管的功率不要太大，因?yàn)楣β瘦^大的水箱電加熱管外形比較大，運輸和安裝都不方便。所以這個100KW我們分成2個來做，也就是50KW一個，50KW的功率需要做成法蘭型的電加熱管了。

  確定了單根水箱電加熱管的功率以后我們還要看下做多長水箱能裝的下，從上面可知水箱的尺寸是2*2*1.5米，再結合水箱電加熱管的安裝方式就可以設計出水箱電加熱管的具體尺寸。

我們知道水箱安裝方式有兩種：

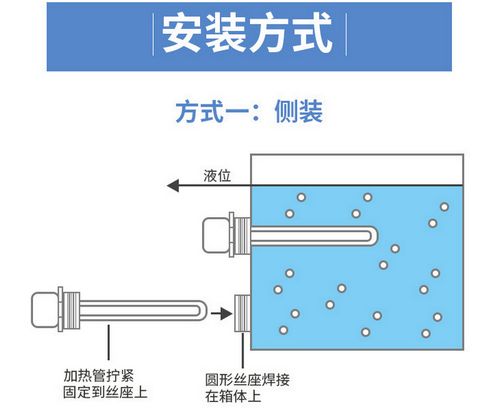

1、水平橫著裝

  水平安裝水箱電加熱管的時候，加熱管長度不超過2米都可以裝的下。再根據加熱水的標準來設計，每米加熱管的功率是3KW,那么50KW的功率需要的加熱管長度是50/3=16.6米。

  由于法蘭電加熱管是由3的備注的U型管組成，我們可以推算出，用6個U型管和9個U型管都可以。

（1）用6個U型管的話，水箱電加熱管的單邊長度是16.6/12=1.38米還要加100mm的冷區【外接管長度，因?yàn)橥饨庸艿胤剿坎欢啵瑹醾鲗?dǎo)慢，這部分容易燒壞，所以需要把這部分做成不加熱區。】

  那么這時候法蘭以下的加熱管單邊總長度就1.48米，這個長度的水箱電加熱管使用時間長了尾端可能會往下傾斜，導致安裝口承受壓力大，使焊接點漏縫，建議用支撐架支撐一下尾端。

（2）用9個U性管的話，水箱電加熱管的單邊長度是16.6/18=0.92米，加上100mm的冷區總長度是1.02米。這個長度最適中，不需要支撐架來支撐水箱電加熱管的尾端。

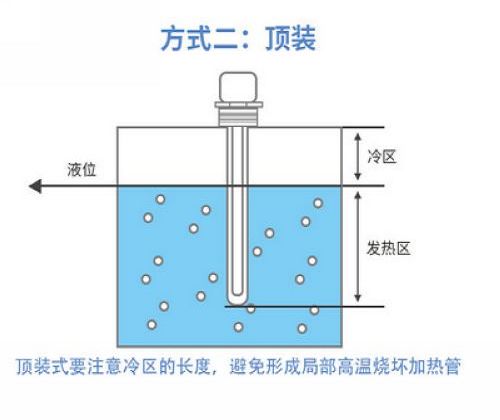

2、豎著裝

  水箱電加熱管豎著裝的話，就要考慮液位高度的問題了。從上面我們知道水箱的高度1.5米，但是液位高度是1米。也就是說水箱的上面有50厘米是沒有水的，那么沒有水的部分需要做成冷區。

  所以水箱電加熱管在豎著裝的時候加熱管長度要加上冷區長度，那么當用6個U型管的時候加熱管長度是1.98米，用9個U型管的時候長度是1.52米。

  水箱電加熱管的成本是根據加熱管長度來計算的，由此可見水平橫著裝加熱管更省錢，而且更安全。因?yàn)樨Q著裝的水箱膽加熱管水沒及時加進去，水箱電加熱管的加熱區漏出水面還會出現干燒的情況，這樣水箱電加熱管就可能會燒壞。

三、材質選擇

  水箱電加熱管在水垢不嚴重的地區加熱使用不銹鋼304材質即可，如果在水質比較硬，比較容易結水垢的地區使用推薦使用不銹鋼316材質（耐弱酸弱堿性）。

結合上面一、二、三點，就能知道水箱電加熱管是怎么設計的了，如果想要了解更多關于水箱電加熱管的問題可以來找鹽城飛宇項經理咨詢。
