螺紋絲扣電加熱管屬于法蘭式電熱管中的一種G螺牙加熱管。即法蘭是由帶螺牙絲扣的法蘭，通常由3個U型加熱管通過TIG氬弧焊接在法蘭上結合而成。常作為鍋爐加熱器、槽體加熱器、模溫機加熱器等使用，廣泛運用于電子、塑膠、化工、環境工程的槽體-罐體-設備的加熱。

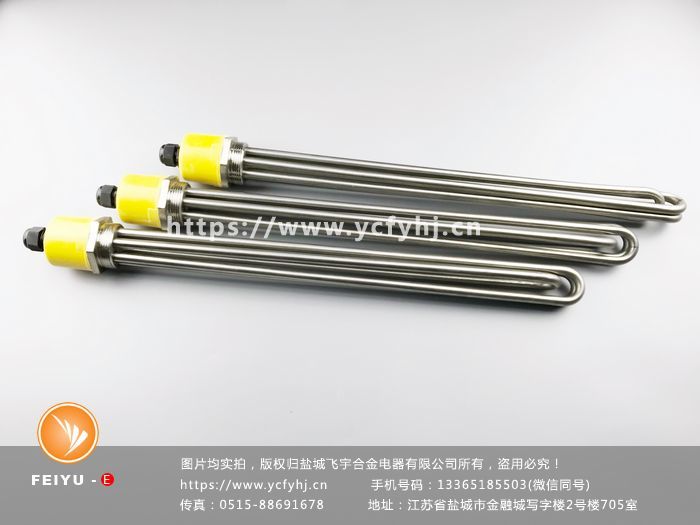

以上圖片為螺紋絲扣電加熱管實拍照片，盜用必究！



值得說明的是：



設計以及定制前提：絲扣法蘭式電熱管一般用于加熱液體的工作環境下，客戶在定制設計之前需要告知具體加熱的液體的主要成分，以及理想安裝方式以便我們設定絲扣法蘭式電熱管冷區，同時還需要告知我們具體的工作環境的壓力大小，便于我們給您選擇加熱管的管徑壁厚與法蘭厚度。

1、電壓、功率

2、管徑，通常管徑為：8mm、10mm、12mm

3、螺紋大小：1寸、1.5寸、2寸，螺紋種類：G螺紋、R螺紋

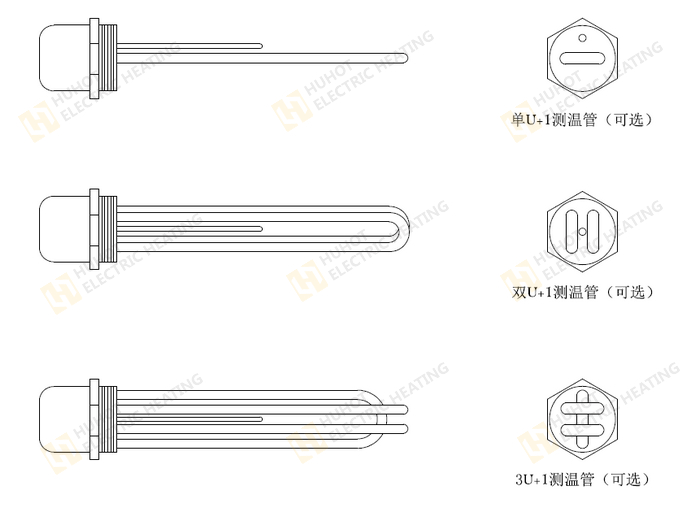

4、通常由1、2、3個U型管通過TIG氬弧焊接在六角螺紋絲扣上

5、管外殼材質選擇：主要材質有10#碳鋼、SUS304、SUS321、SUS316L、SUS310S(俗稱：2520)、鈦管等。

6、管外殼護套選擇：金屬管材質外殼表米阿尼可以涂覆抗腐或者抗垢涂料，有效增強耐腐蝕性能以及抗垢性能。

7、管外殼護套工藝：液體噴涂和靜電粉末噴涂供選擇。靜電粉末涂層的加熱管直接解決了鐵氟龍?zhí)坠芗訜峁艿脑S多問題，可以完全代替其使用，效果更好。

8、絲扣材質：SUS201、SUS304、SUS316L、鈦材質等

9、接線盒：普通玻璃鋼罩殼 或 不銹鋼罩子

10、可選可調節溫度裝置，溫控范圍為30-110度，溫度精準度為5度。

11、電熱絲材質選擇：一般為鐵鉻鋁絲（北京首鋼）、鎳鉻絲（一般有H140、2080電阻絲等）。這2者的選擇取決于客戶的工作環境（溫度以及震動性）。



---



【絲扣法蘭電加熱管設計建議】



絲扣大小	標準管徑	電壓	相線	最多U型個數
1’’	8mm	380V	1 相	1
1’’ 1/4	8mm	380V	1 相	2
1’’ 1/2	10mm	600V	1 相 or 3相	3
2’’	12mm	600V	1 相 or 3相	3





以上參數僅為常規建議參數，特殊需求的可以來電咨詢。



【絲扣法蘭電加熱管安裝方式】

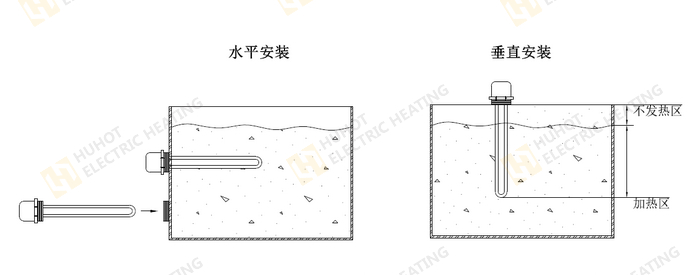

絲扣法蘭電加熱管安裝一般采用水平安裝或者垂直安裝，正常建議水平安裝，這樣可以保證電加熱管的發熱部分能完全浸入在液體中，防止干燒。若一定要采取垂直安裝，建議一定要考慮好冷區的設計。具體可咨詢我們銷售人員。





【絲扣法蘭電加熱管使用注意點】



1.請勿使用不穩定的容器，安裝絲扣法蘭式電熱管前需確定好容器的放置是否平穩，然后再將其安裝、固定。因為放置不平穩的容器容易打翻，傾倒液體，造成加熱管干燒，因其火災、觸電等危險；

2.請勿將絲扣法蘭式電熱管隨意改，隨意的變形、改造可能導致加熱器內部結構發生變化，影響電氣性能，可能造成火災、漏電、觸電等危險；

3.請勿隨意安裝在濕度高的送風口，安裝在濕度高的送風口很容易使得絲扣法蘭式電熱管受潮、絕緣下降，可能造成漏電、觸電等危險；

4.請勿將絲扣法蘭式電熱管置于缺水、有沉玷污的加熱容器中使用，將絲扣法蘭式電熱管置于雜質比較多的液體里加熱，容易使其因表面結垢、自身產生的熱量不能及時的散發出去而導致加熱管損壞，同時也要保證加熱液體不得低于正常的液面標準，否則也將可能損壞加熱管、發生火災等危險；

5.請勿在電源線上堆積重物，供電線路較長的時候，應該及時檢查線路是否有被重物擠壓的，發現有，應該及時將物體撤離。因為長時間的擠壓和摩擦可能導致電線外皮破損，造成漏電、觸電、甚至火災等危險。
